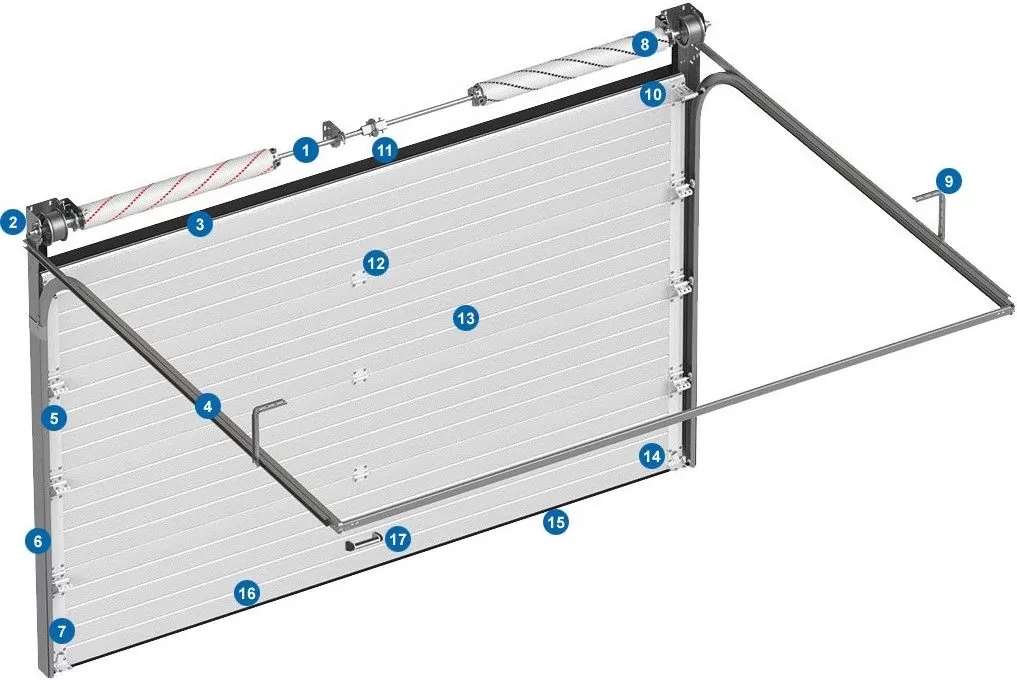

Устройство гаражных секционных ворот

1. Система уравновешивания полотна ворот
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с ролико-держателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панели
14. Задвижка
15. Нижний опорный кронштейн
16. Нижний профиль с уплотнителем
17. Ручка

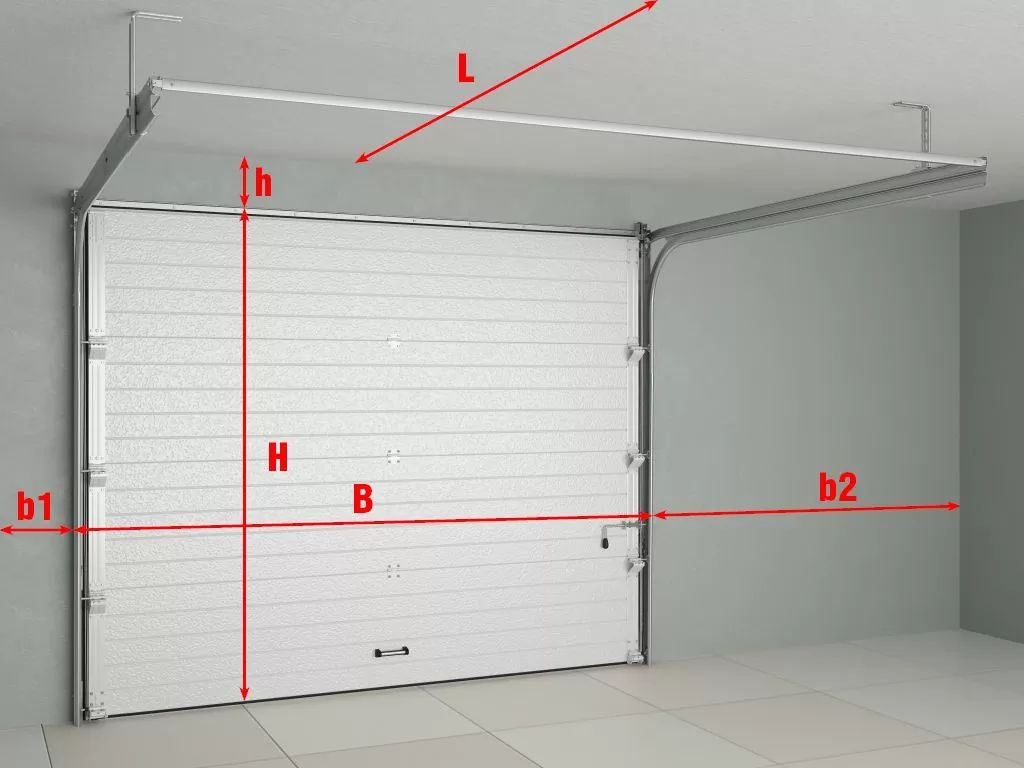

Инструкция по замеру проема под секционные ворота

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 100 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
